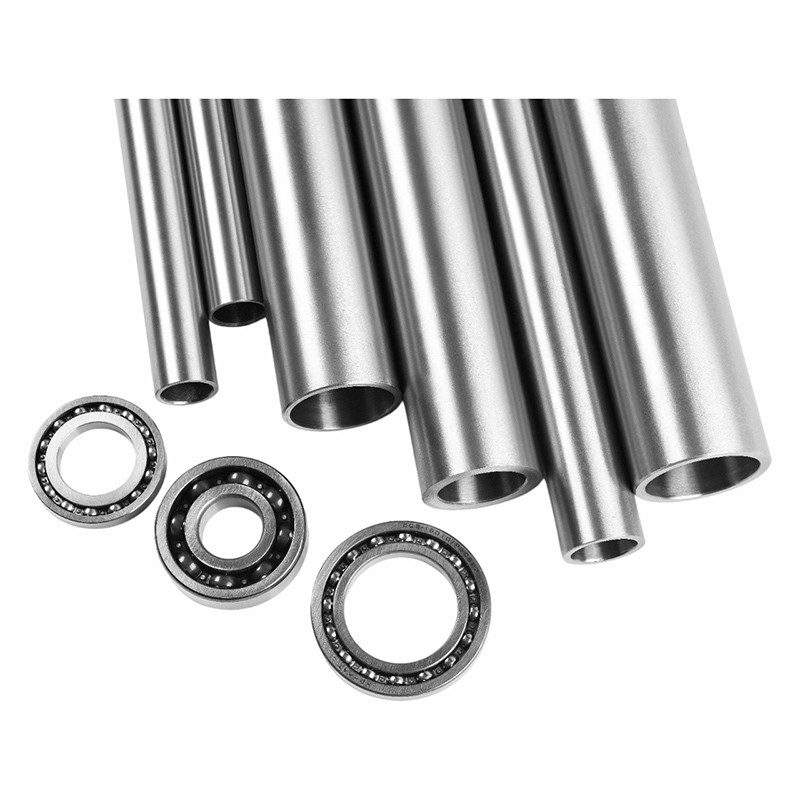

أنبوب الحفر السلس
أنبوب الحفر 5DP
أنبوب الحفر الزيت هو الجزء الأساسي من سلسلة الحفر. إنه مصنوع من أنابيب فولاذية سلسة (سمك الجدار عمومًا 9 ~ 11mm).
وظيفتها الرئيسية هي نقل عزم الدوران وسائل الحفر النقل. تعميق. لذلك ، يحتل أنابيب الحفر موقعًا مهمًا للغاية في حفر النفط.
هيكل أنابيب الحفر وخصوصيةعلى
يتكون أنبوب الحفر من أنابيب فولاذية سلسة ، وسمك الجدار عمومًا 9 ~ 11 مم.
يتكون من جزأين: جسم أنابيب الحفر ومفصل أنبوب الحفر.
هناك طريقتان لتوصيل مفصل جسم الأنابيب لأنبوب الحفر:
الأول هو الاتصال بزر خيط رفيع ، أي أن هناك أزرار رقيقة من الذكور في كلا طرفي جسم الأنابيب ، والتي يتم توصيلها بالزر الرقيق للإناث في أحد طرفي المفصل ، والذي يسمى خيط رفيع.
أنبوب الحفر محصن. والآخر هو أن جسم الأنابيب والمفصل يتم لحامه معًا عن طريق اللحام بالاحتكاك ، والذي يسمى أنبوب الحفر لحام بعقب.
تم القضاء على أنابيب الحفر ذات الابازيم الدقيقة في الوقت الحاضر ، وجميع أنابيب الحفر التي تم إنتاجها أو المستوردة في بلدي هي أنابيب الحفر الملحومة بعقب (أنابيب الحفر بدون أبازيم دقيقة).
أنبوب الحفر API 5CT
أنبوب الحفر API 5CT
ملحق|معرفة
من أجل تعزيز قوة الاتصال بين جسم الأنابيب والمفصل ، يتم سميك طرفي جسم الأنابيب.
أشكال السماكة الشائعة الاستخدام هي سماكة داخلية ، والسماكة الخارجية ، والسماكة الداخلية والخارجية.
وفقًا للوائح الخاصة بمعهد البترول الأمريكي (API - معهد البترول الأمريكي) ، يتم تقسيم أنبوب الحفر إلى ثلاث فئات حسب الطول:
R1: 5.486 ~ 6.706m (18 ~ 22ft) ؛
R2: 8.230 ~ 9.144m (27 ~ 30ft) ؛
R3: 11.582 ~ 13.716m (38 ~ 45ft) ؛
أحجام أنابيب الحفر الأكثر استخدامًا هي 88.9 (3.5 بوصة) ، 114.3 (4.5 بوصة) ، و 127.0 مم (5 بوصة).
قضيب الحفر
القطر الخارجي لمفصل أنابيب الحفر أكبر من القطر الخارجي للأنبوب.
أثناء عملية الحفر ، يكون باستمرار على اتصال والاحتكاك مع جدار البئر أو الغلاف ، مما يؤدي إلى التآكل. مجهزة بحزام ارتداء مفصل أنابيب الحفر.
API 5CT
درجة وقوة أنبوب الحفر
تشير الدرجة الفولاذية لأنبوب الحفر إلى درجة الصلب لأنبوب الحفر ، والذي يتم تحديده بواسطة الحد الأدنى من قوة العائد في فولاذ أنبوب الحفر.
ينص API على أن الدرجات الفولاذية لأنابيب الحفر تشمل:
